喷淋塔、水洗塔、洗涤塔的工作原理是什么

喷淋塔、水洗塔和洗涤塔是工业废气处理领域中常见的设备，虽然它们的名称有所不同，但工作原理基本相似，都属于湿式净化设备，主要用于去除废气中的颗粒物、有害气体以及异味等污染物。以下是这些设备的工作原理详细介绍：

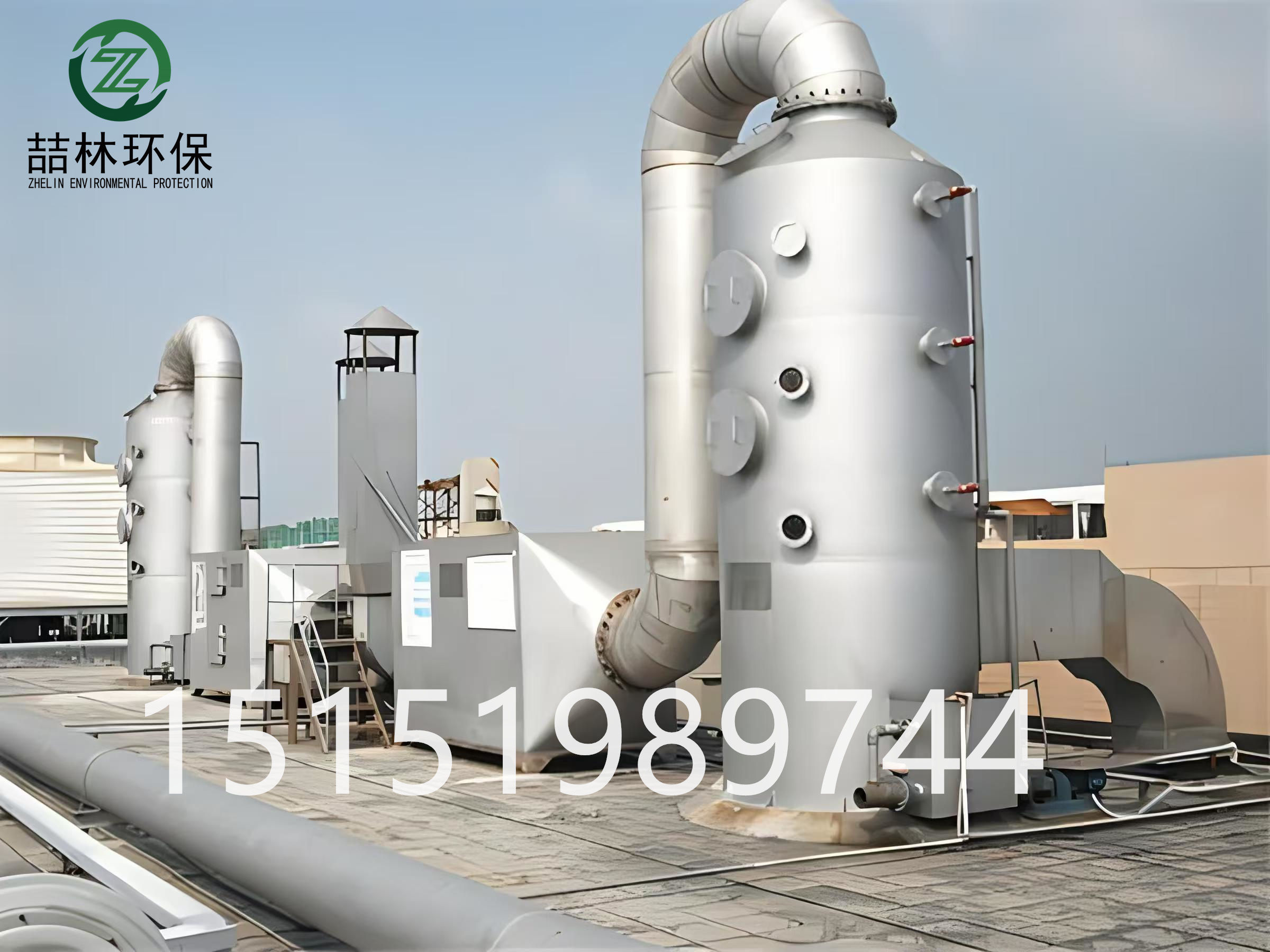

一、喷淋塔的工作原理

喷淋塔是一种通过喷淋液体（通常是水或其他化学药剂）来净化废气的设备。其工作原理主要基于以下几个方面：

（一）气液接触与传质

废气进入塔内：含尘废气或含有有害气体的废气从塔底进入喷淋塔。

喷淋液体：在塔内，液体通过喷头均匀地喷洒下来，形成细小的液滴。这些液滴与废气充分接触，污染物从气相转移到液相。

传质过程：废气中的颗粒物、有害气体或异味物质与喷淋液体接触后，溶解或被吸附到液滴表面，从而实现气液传质。

（二）颗粒物的去除

重力沉降：较大的颗粒物在与喷淋液体接触后，由于重力作用而沉降下来，进入塔底的液体收集池中。

惯性碰撞：细小的颗粒物在气流中运动时，由于惯性作用会与液滴发生碰撞，从而被液滴捕获并去除。

（三）有害气体的吸收

化学吸收：如果喷淋液体中含有化学药剂，废气中的有害气体（如酸性气体、碱性气体或有机气体）会与液体中的药剂发生化学反应，生成可溶性盐类或其他无害物质。

物理吸收：对于一些不易发生化学反应的气体，可以通过物理吸收的方式，使其溶解在喷淋液体中，从而实现净化。

（四）净化后的气体排放

气液分离：经过喷淋净化后的气体通过塔内的除雾装置（如填料层、除雾板等），去除气体中携带的液滴，确保净化后的气体不含过多水分。

达标排放：净化后的气体从塔顶排出，达到环保排放标准。

二、水洗塔的工作原理

水洗塔是一种利用水作为洗涤介质的湿式净化设备，主要用于去除废气中的颗粒物和可溶性气体。其工作原理与喷淋塔类似，但更侧重于水的净化作用。

（一）水的净化作用

颗粒物沉降：废气中的颗粒物在与水接触后，由于重力作用沉降下来，进入塔底的水池中。

溶解与吸收：可溶性气体（如二氧化硫、氨气等）在水中溶解，形成相应的水溶液，从而实现净化。

（二）循环水系统

循环使用：水洗塔通常配备循环水系统，塔底的水经过沉淀、过滤后，再次被泵送到塔顶喷淋，实现水的循环利用。

水质调节：为了保持水的净化能力，循环水系统中会定期添加新鲜水，排出部分废水，同时根据需要调节水的酸碱度或其他化学性质。

（三）气液分离与排放

除雾装置：净化后的气体通过除雾装置，去除气体中携带的水滴，防止水雾排放到大气中。

达标排放：净化后的气体从塔顶排出，达到环保排放标准。

三、洗涤塔的工作原理

洗涤塔是一种综合性的湿式净化设备，既可以用于去除废气中的颗粒物，也可以用于吸收有害气体。其工作原理结合了喷淋塔和水洗塔的特点，但通常更加复杂，具有更高的净化效率。

（一）多级净化

预处理阶段：废气首先通过预处理装置（如干式过滤器），去除其中的较大颗粒物和杂质，确保后续净化过程的高效运行。

喷淋洗涤阶段：经过预处理的废气进入洗涤塔，通过多级喷淋装置，与喷淋液体充分接触。每一级喷淋装置都可以根据废气的成分和性质，选择不同的喷淋液体（如清水、碱液、酸液等），实现多级净化。

化学吸收阶段：对于含有有害气体的废气，洗涤塔内可以添加化学药剂，通过化学吸收的方式，将有害气体转化为无害物质。

（二）气液分离与循环

气液分离装置：净化后的气体通过填料层或除雾板，去除气体中携带的液滴，确保气体的清洁度。

循环水系统：洗涤塔通常配备循环水系统，喷淋液体经过沉淀、过滤后，再次被泵送到塔顶喷淋，实现液体的循环利用。同时，根据需要定期补充新鲜液体，排出部分废水，保持液体的净化能力。

（三）达标排放

高效净化：通过多级喷淋和化学吸收，洗涤塔能够高效去除废气中的颗粒物、有害气体和异味，净化效率可达90%以上。

达标排放：净化后的气体从塔顶排出，达到国家和地方的环保排放标准。

四、喷淋塔、水洗塔、洗涤塔的比较

设备类型 主要功能 适用场景 优点 缺点

喷淋塔 去除颗粒物、有害气体 含尘废气、酸碱废气 结构简单、运行成本低 对细小颗粒物的去除效率较低

水洗塔 去除颗粒物、可溶性气体 含尘废气、二氧化硫废气 运行稳定、维护简单 需要定期更换循环水

洗涤塔 去除颗粒物、有害气体、异味 复杂成分废气、有机废气 净化效率高、适用范围广 设备复杂、投资成本高

五、实际应用案例

（一）化工废气处理

某化工厂在生产过程中产生含有二氧化硫、氮氧化物和颗粒物的废气。采用“喷淋塔+水洗塔”的组合工艺，喷淋塔使用碱液喷淋去除二氧化硫，水洗塔通过循环水去除颗粒物和氮氧化物。最终，废气中的污染物浓度显著降低，达到环保排放标准。

（二）制药厂废气处理

某制药厂在生产过程中产生含有挥发性有机物（VOCs）和异味的废气。采用“洗涤塔”工艺，洗涤塔内添加化学药剂，通过多级喷淋和化学吸收，高效去除废气中的VOCs和异味。净化后的气体达标排放，车间空气质量明显改善。

六、总结

喷淋塔、水洗塔和洗涤塔都是湿式净化设备，通过气液接触和传质作用，实现废气中污染物的去除。喷淋塔结构简单、运行成本低，适用于去除颗粒物和有害气体；水洗塔运行稳定、维护简单，适用于去除颗粒物和可溶性气体；洗涤塔净化效率高、适用范围广，适用于复杂成分废气的深度治理。根据废气的成分和性质，选择合适的设备和技术方案，能够有效解决工业废气处理中的难题，为环境保护和可持续发展提供有力支持。
